Een zoneregelset wordt gebruikt om de warmtestroom in een cv- of stadsverwarmingssysteem te regelen. Deze 2-weg zoneregelset met DN20 aansluiting en 24V aandrijving is geschikt voor toepassingen zoals stadsverwarming, vloerverwarming en andere zoneregelingen waarbij een betrouwbare regeling nodig is.

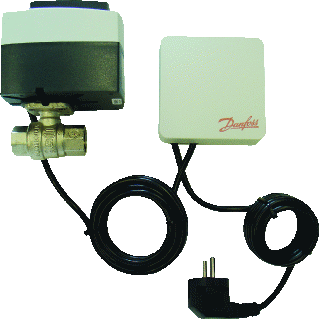

De set bestaat uit een gemotoriseerde kogelafsluiter met servomotor en transformator. Dankzij de voorgemonteerde uitvoering is de zoneregelset eenvoudig te installeren en direct inzetbaar in bestaande installaties.
Pluspunten in het kort
- 2-weg zoneregelset voor verwarming en koeling
- Geschikt voor stadsverwarming en vloerverwarming
- DN20 aansluiting met 3/4 inch binnendraad
- 24V servomotor met transformator
- Vuilbestendige kogelafsluiter voor stabiele werking
In de praktijk
Deze zoneregelset wordt veel toegepast in woningen, appartementen en kleinere utiliteitsgebouwen. Door de gecontroleerde afsluiting werkt het verwarmingssysteem rustiger en nauwkeuriger. De kogelafsluiter is bestand tegen vuil en hoge temperaturen, wat belangrijk is bij stadsverwarming.
Aansluiten en gebruik
De zoneregelset is uitgevoerd als plug-and-play oplossing. De elektrische aansluitingen en transformator zijn voorgemonteerd. Voor montage heb je standaard gereedschap nodig, zoals een steeksleutel, waterpomptang en afdichtmateriaal. Na aansluiting kan de set worden aangestuurd via een thermostaat of regelaar. Het ingebouwde eindcontact maakt het mogelijk om een pomp of ketel direct te schakelen.
Wanneer kiezen, wanneer niet
- Kiezen bij zoneregeling of zoneverdeling in cv-systemen
- Kiezen bij stadsverwarming of vloerverwarming
- Kiezen wanneer een 2-wegregeling volstaat
- Niet geschikt wanneer een 3-wegregeling nodig is
Belangrijkste kenmerken
- Type 2-weg zoneregelset
- Aansluiting DN20, 3/4 inch binnendraad
- Voeding 24V AC
- Maximale werkdruk 6 bar
- Maximale mediumtemperatuur 110 C, piek 130 C
- Voorzien van eindcontact en LED-indicatie
Veelgestelde vragen
Waarvoor gebruik je een zoneregelset
Een zoneregelset wordt gebruikt om verwarmingszones afzonderlijk te regelen, bijvoorbeeld bij vloerverwarming of stadsverwarming.
Is deze zoneregelset geschikt voor stadsverwarming
Ja, deze zoneregelset is geschikt voor stadsverwarming en kan omgaan met hogere temperaturen en drukverschillen.
Hoe sluit ik deze zoneregelset aan
De set wordt aangesloten op leidingen met 3/4 inch binnendraad en elektrisch gekoppeld aan een thermostaat of regelaar.
Wat is het voordeel van een 2-weg zoneklep
Een 2-weg zoneklep sluit de waterstroom volledig af wanneer er geen warmtevraag is, wat energieverlies beperkt.
Bekijk ook andere oplossingen binnen de categorie elektrisch bediende 2-wegregelafsluiters of ontdek meer producten van Danfoss.
| Aansluitingen | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Materiaalkwaliteit | Messing ontzinkingsarm |
| Nulspanningsterugloop | Geen |
| Handbediening | J |
| Met eindcontacten | J |
| Hulpcontacten | N |
| Instelbaar werkgebied | J |
| Explosieveilig | N |
| Kvs-waarde | 28 |
| Instelbare standterugmelding | N |
| Materiaal behuizing | Messing |
| Druktrap klasse flens | Overig |
| Breedte | 101 mm |
| Lekverlies van de kvs-waarde | 1 % |
| Hoogte | 92 mm |
| Grondkarakteristiek | Lineair |
| Druktrap klasse | PN 40 |
| Voedingsspanning | 230 V AC |
| Lengte aansluiting 1 | 69.5 mm |
| Max. drukverschil in geopende stand | 6 bar |
| Beschermingsgraad (IP) | IP42 |
| Lengte aansluiting 2 | 65 mm |
| Diepte | 84 mm |
| Looptijd | 30 s |
| Max. opgenomen elektrisch vermogen | 3.5 VA |
| Met koppeling aansluiting 1 | N |
| Met koppeling aansluiting 2 | N |
| Nom. diameter | DN 20 |
| Oppervlaktebescherming | Vernikkeld |
| Overbrenging | Met tandwielen |
| Regelverhouding (SVO) | 1 % |
| Sluitdruk | 16 bar |
| Standterugmelding | Geen |
| Stuursignaal | Overig |
| Uitwendige buisdiameter alle aansluitingen | 22 mm |
| GTIN Nummer: | 5702425115639 |
| Aantal gebruikseenheden: | 1.00 |
| Gebruikseenheid: | PCE |
| Productklasse: | Elektr. bed. 2-wegregelafsluiter |
| Levertijd: | Voorraad |
| Diepte: | 84 mm |
| Breedte: | 101 mm |
| Hoogte: | 92 mm |
