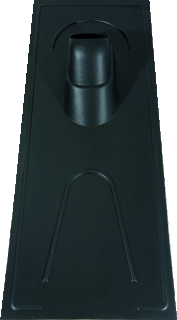

Dakdoorvoerpan voor een waterdichte en esthetische doorvoer in hellende daken. De pan volgt het dakprofiel, sluit netjes aan op het dakpakket en vormt samen met de doorvoer en manchetten een betrouwbare oplossing voor ventilatie- of afvoerleidingen door het dak.
Waarom dit model
- Waterdichte aansluiting: gevormd naar het dakprofiel voor een nette, lekvrije inpassing.
- Systeemoplossing: te combineren met passende dakdoorvoer, manchet en stormkraag.
- Montagegemak: licht van gewicht en praktisch te positioneren in het panvlak.
- Duurzame afwerking: bestand tegen weersinvloeden voor langdurig mooi resultaat.
Montage en afdichting
Verwijder de bestaande dakpan op positie en controleer het onderdak. Plaats de doorvoerpan waterdicht in het panveld en sluit de buis of doorvoer aan volgens voorschrift. Gebruik een passende dakmanchet/EPDM en, indien van toepassing, een stormkraag boven de manchet. Werk doorvoeringen door het dampremmend scherm luchtdicht af met geschikte tape/manchet. Controleer na montage op vrije waterafloop en een spanningsvrije aansluiting.
Geschikt en ongeschikt
- Geschikt wanneer je een profielvolgende dakdoorvoer wilt die netjes aansluit op een pannendak.
- Geschikt als je één merk/systeem wilt gebruiken met bijpassende manchet en stormkraag.
- Minder geschikt voor afwijkende dakprofielen of vlakke daken — kies dan een specifieke oplossing.
- Niet geschikt voor hoge-temperatuur rookgas zonder hittebestendige componenten; stem materiaal en classificatie af op het toestel.
Waar let je op bij aankoop
- Dakprofiel en maatvoering: match het panprofiel en de inlegmaat van de doorvoerpan met je bestaande dakpannen.
- Hellingshoek: controleer of de doorvoeropbouw geschikt is voor de dakhelling ter plaatse.
- Functie van de doorvoer: ventilatie, WTW of rookgas vraagt om de juiste doorvoerbuis, manchet en (indien vereist) terugslag/condensvoorziening.
- Weer- en luchtdichtheid: plan de afwerking van onderdak/dampremmende laag en gebruik systeemaccessoires voor een gegarandeerde dichtheid.
Technische gegevens
- Producttype: dakdoorvoerpan voor pannendak
- Toepassing: dakdoorvoer van ronde leidingen/ventilatie- of afvoersystemen
- Plaatsing: in het panvlak, geïntegreerd in het bestaande dakpatroon
- Afdichting: te combineren met EPDM manchet en stormkraag volgens systeemvoorschrift
- Onderhoud: periodieke visuele inspectie op zittingen en waterafloop
Vragen en antwoorden
Past deze doorvoerpan op mijn type dakpan?
Controleer panprofiel en inlegmaat. Kies altijd de doorvoerpan die bij jouw pannentype en maatvoering hoort voor een strakke, waterdichte passing.
Heb ik extra accessoires nodig voor luchtdichtheid?
Ja, werk doorvoeringen door het onderdak en de dampremmer af met de juiste manchet en tape. Gebruik een stormkraag om inslag van water langs de buis te voorkomen.
Kan ik deze pan voor rookgas gebruiken?
Alleen in combinatie met de juiste rookgasdoorvoer en hittebestendige componenten die voldoen aan toestel- en normeisen. Controleer de materiaalklasse en het systeemadvies.
Snel verder
Naar de complete dakdoorvoerpannen of rechtstreeks naar Ubbink.
| Met glijschaal | N |
| Verticale doorvoer | J |
| Horizontale doorvoer | N |
| Materiaal | Kunststof |
| Type dakpan | Universeel |
| Kleur | Zwart |
| Aantal pannen | 1 |
| Systeemdiameter | 125 mm |
| Uitvoering glijschaal | Standaard |
| GTIN Nummer: | 8713645117270 |
| Aantal gebruikseenheden: | 1.00 |
| Gebruikseenheid: | PCE |
| Artikelcode leverancier: | 0170151 |
| Productklasse: | Dakdoorvoerpan |
| Productserie: | 131 |
| Levertijd: | Voorraad |
| Materiaal: | Kunststof |
| Kleur: | Zwart |
| Met glijschaal: | N |
