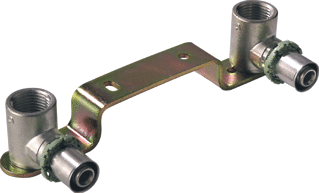

Deze Comap MultiSkin montagebeugel 16 x 1/2 inch pers x binnendraad (7507W1612) is een dubbele muurplaat op beugel voor vaste wandmontage. Dit SKINpress brugmodel heeft een 1/2 inch binnendraad kraanaansluiting en een 16 mm persmof met TH-contour. De hart-op-hart afstand is 150 mm en de lengte vanaf de muurplaat bedraagt 37 mm. Een veelgebruikte oplossing binnen comap 16 installaties met vaste maatvoering.
Belangrijk in gebruik
- Dubbele muurplaat op beugel (brugmodel)
- 1/2 inch binnendraad kraanaansluiting
- 16 mm persaansluiting met TH-contour
- Hartmaat 150 mm
- Messing behuizing
Aansluiten met persverbinding
De 16 mm aansluiting wordt verwerkt met een TH-persbek. Dit model is bedoeld voor persinstallaties en niet voor soldeerverbindingen. Door de vaste beugelconstructie blijven beide aansluitingen strak uitgelijnd.
Geschikt en minder geschikt
- Geschikt voor 16 mm meerlagen- of persleiding
- Ideaal bij vaste hart-op-hart maat van 150 mm
- Passend binnen het Comap SKINpress systeem
- Niet geschikt voor soldeertoepassingen
Technische specificaties
- Kraanaansluiting: 1/2 inch binnendraad
- Leidingaansluiting: 16 mm persmof
- Hart-op-hart afstand: 150 mm
- Lengte vanaf muurplaat: 37 mm
- Contourcode: TH
- Materiaal: messing
Veelgestelde vragen
Welke hartmaat heeft deze muurplaat
De hart-op-hart afstand is 150 mm.
Is dit persen of solderen
Dit model heeft een 16 mm persmof met TH-contour en is niet bedoeld om te solderen.
Welke persbek heb ik nodig
Voor montage heb je een perstang met TH-profiel nodig die geschikt is voor 16 mm.
Is dit onderdeel systeemgebonden
Ja, dit product is bedoeld voor toepassing binnen het Comap SKINpress systeem.
Welk gereedschap heb ik nodig
Je hebt een geschikte perstang met TH-profiel en een steeksleutel nodig voor de kraanzijde.
Liever een andere maat? Bekijk alle muurplaten op beugel of ontdek meer installatiemateriaal van Comap.
| Draadmaat kraanaansluiting | 1/2" |
| Aansluiting | Persmof |
| Oppervlaktebescherming | Vertind |
| Uitwendige buisdiameter aansluiting | 16 mm |
| Afstand hart tot hart | 150 mm |
| Systeemgebonden | J |
| Lengte vanaf muurplaat | 155 mm |
| Model | Dubbel brug |
| Materiaal behuizing | Messing |
| KIWA-keur | J |
| Contourcode | TH/U |
| Max. werkdruk bij 20 ?C | 10 bar |
| Lengte aansluiting 1 | 48 mm |
| Lengte aansluiting 2 | 48 mm |
| Materiaalkwaliteit | Overig |
| Nom. diameter aansluiting | DN 12 |
| Met thermische isolatie | N |
| Gastec QA | N |
| Met geluiddempingset | N |
| Werkende lengte aansluiting 1 | 24 mm |
| Werkende lengte aansluiting 2 | 24 mm |
| Wanddikte aansluiting 1 | 0 mm |
| DVGW-keur voor gas | N |
| DVGW-keur voor water | N |
| KOMO-keur | N |
| Voldoet aan NF 545 | N |
| Wanddikte aansluiting 2 | 0 mm |
| Zeta-waarde | 1.147 |
| GTIN Nummer: | 3430650463677 |
| Aantal gebruikseenheden: | 1.00 |
| Gebruikseenheid: | PCE |
| Artikelcode leverancier: | 784BCE |
| Productklasse: | Muurplaat op beugel |
| Productserie: | SKINpress |
| Levertijd: | Voorraad |
| Materiaal: | Messing |
| Uitvoering: | Dubbel brug |
