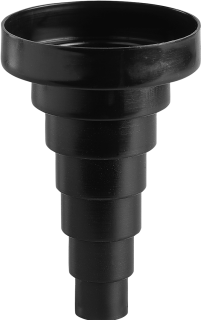

Rond verloopstuk voor luchtkanalen om twee verschillende diameters netjes en luchtdicht met elkaar te verbinden. Ideaal bij renovatie of uitbreiding wanneer je van een grotere naar een kleinere kanaalmaat gaat, of andersom, zonder turbulentie en onnodig drukverlies.
Waarom dit model
- Strakke passing: ronde aansluiting zorgt voor een nette, gecentreerde verbinding.
- Luchtdicht te monteren: geschikt voor montage met klemmen, tape en kit volgens luchtdichtheidsklasse.
- Compacte overgang: vloeiende conische vorm beperkt stromingsverlies.
- Breed inzetbaar: toepasbaar in aanvoer en afvoer binnen woonhuisventilatie en WTW.
Installatie en gebruik
Plaats het verloop in stromingsrichting met de conus naar de kleinere diameter toe voor een geleidelijke overgang. Ontbraam zaagsneden, schuif de buizen volledig in, en gebruik passende bandklemmen. Werk naden af met luchtdichtheidstape en, waar voorgeschreven, een afdichtkit. Ondersteun lange trajecten zodat er geen spanning op de koppeling komt. Test het systeem op lekkage en controleer de drukval in het ontwerp.
Geschikt en ongeschikt
- Geschikt wanneer je twee ronde kanaaldimensies in één lijn wilt overbruggen met minimale drukverliezen.
- Geschikt voor woonhuisventilatie, WTW-systemen en mechanische afzuiging binnen het diameterbereik van de serie.
- Minder geschikt bij zeer krappe ruimte waar een langere conus niet past, kies dan een compact model met passende maatvoering.
- Niet geschikt als je rechthoek rond of ovalen overgang nodig hebt, gebruik dan een specifiek vormstuk.
Checklist voor de juiste keuze
- Diametercombinatie: verifieer beide maten en of het verloop mof/spie aansluit op jouw kanaaldelen.
- Luchtdichtheidsklasse: stem tape, klem en kit af op de vereiste klasse van het project.
- Plaats in traject: positioneer het verloop bij voorkeur in een recht stuk, niet vlak voor of na een bocht.
- Materiaalcompatibiliteit: combineer bij voorkeur onderdelen uit hetzelfde systeem voor betrouwbare passing.
Kerngegevens
- Producttype: rond verloopstuk voor luchtkanalen
- Toepassing: overgang tussen twee ronde diameters in ventilatiesystemen
- Montage: schuifverbinding met klemmen, tape en afdichtkit volgens voorschrift
- Plaatsing: bij voorkeur in rechte leidingsectie, spanningsvrij ondersteund
Vragen en antwoorden
Hoe weet ik of ik mof of spie nodig heb?
Kijk naar de uiteinden van je kanaal: een mof gaat over een spie. Voor een directe passing zonder extra koppeling moeten de uiteinden complementair zijn.
Waar plaats ik het verloop in het kanaaltraject?
Bij voorkeur in een recht stuk en niet direct bij een bocht of aftakking. Zo beperk je turbulentie en extra drukverlies.
Welke afdichting gebruik ik voor luchtdichtheid?
Gebruik bandklemmen in combinatie met luchtdichtheidstape en, indien voorgeschreven, een geschikte afdichtkit conform de gevraagde klasse.
Snel verder
Naar de complete verlopen voor ronde luchtkanalen of rechtstreeks naar Ubbink.
| Aansluiting 1 | Insteekeind |
| Aansluiting 2 | Insteekeind |
| Met voorgemonteerde afdichting | N |
| Geperst | N |
| Nom. kanaaldiameter aansluiting 1 | 110 mm |
| Nom. kanaaldiameter aansluiting 2 | 32 mm |
| Buisverloop | J |
| Hulpstukverloop | N |
| Lengte aansluiting 1 | 24 mm |
| Lengte aansluiting 2 | 24 mm |
| Materiaal kanaal | Kunststof |
| Inwendige oppervlaktebescherming | Geen (onbehandeld) |
| Luchtdichtheidsklasse vlgs. EN 1751 | D |
| Lengte | 165 mm |
| Kleur buitenzijde | Zwart |
| Kwaliteitsklasse kanaal | Overig |
| Productiewijze | Overig |
| Model | Overig |
| Uitvoeringsvorm aansluiting 1 | Rond luchtkanaal |
| Uitvoeringsvorm aansluiting 2 | Rond luchtkanaal |
| GTIN Nummer: | 8713645014456 |
| Aantal gebruikseenheden: | 1.00 |
| Gebruikseenheid: | PCE |
| Artikelcode leverancier: | 0530226 |
| Productklasse: | Verloop rond luchtkanaal |
| Levertijd: | Voorraad |
| Lengte: | 165 mm |
| Materiaal: | Kunststof |
| Uitvoering: | Overig |
