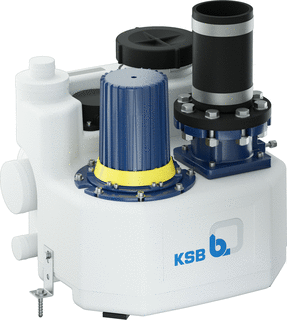

Compacte vuilwaterpompunit voor het automatisch afvoeren van huishoudelijk afvalwater wanneer natuurlijke afvoer met afschot ontbreekt. De unit verzamelt het water in een reservoir en pompt het via een persleiding naar het riool. Ideaal bij kelderbadkamers, bijkeukens of een extra natte ruimte onder rioolniveau. Stil, betrouwbaar en ontworpen voor continu dagelijks gebruik.
Waarom deze vuilwaterpompunit?
- Compact ontwerp: past in kleine technische ruimtes of kasten.
- Automatische werking: vlotter schakelt de pomp in en uit, geen handbediening nodig.
- Betrouwbare afvoer: voorkomt terugstuwing en stank door afgesloten systeem en terugslag.
- Onderhoudsvriendelijk: toegang tot reservoir en pomp voor inspectie en reiniging.
- Flexibele aansluiting: geschikt voor meerdere toestellen zoals douche, wasbak of wasmachine (volgens opgave).
Installatie en gebruik
Plaats de pompunit waterpas en trillingsarm op een stevige ondergrond. Sluit de inkomende leidingen met voldoende verval aan en voorzie de persleiding van een terugslagklep en ontluchting conform voorschrift. Voorkom scherpe bochten en lange horizontale trajecten in de persleiding om weerstand te beperken. Test de schakelniveaus door het reservoir te vullen en controleer alle koppelingen op lekkage.
Wanneer wel, wanneer niet
- Wel kiezen als je afvalwater onder rioolniveau wilt afvoeren, bijvoorbeeld in kelder of souterrain.
- Wel kiezen voor grijswater van douche, wastafel, wasmachine of pantry, binnen de opgegeven temperatuur- en debietgrenzen.
- Niet geschikt voor agressieve chemicaliën, heet water boven de toegestane temperatuur of vaste delen buiten specificatie.
- Niet ideaal als er wel voldoende natuurlijk afschot aanwezig is; een zwaartekrachtÂafvoer is dan eenvoudiger en storingsarmer.
Advies bij het kiezen
- Debiet en opvoerhoogte: stem de pompcurve af op het totale debiet en de benodigde opvoerhoogte inclusief leidingverliezen.
- Aansluitpunten: tel het aantal toestellen en controleer aansluitdiameters en maximale temperatuur.
- Geluid en trillingen: gebruik dempende onderleggers en flexibele koppelingen voor stille werking.
- Service: voorzie voldoende vrije ruimte rondom voor onderhoud en inspectie van vlotter, pomp en terugslagklep.
Specificaties
- Productsoort: vuilwaterpompunit met reservoir en automatische schakeling
- Toepassing: afvoer van huishoudelijk grijswater onder rioolniveau
- Aansluitingen: inlaten voor sanitair en persuitgang voor rioolaansluiting (volgens uitvoering)
- Bediening: automatische vlotter, droog opgestelde pomp in reservoir
- Onderhoud: serviceÂtoegang voor reinigen en controle van bewegende delen
Veelgestelde vragen
Kan ik meerdere toestellen op dezelfde unit aansluiten?
Ja, zolang het totale debiet en de aansluitmaten binnen de specificaties vallen. Combineer bijvoorbeeld douche en wastafel, en controleer de maximale temperatuur voor wasmachinewater.
Heb ik een terugslagklep nodig in de persleiding?
Ja, een terugslagklep is noodzakelijk om terugstromen te voorkomen. Plaats deze zo dicht mogelijk bij de unit en zorg voor een ontluchtingspunt volgens voorschrift.
Hoe onderhoud ik de pompunit?
Controleer periodiek de vlotterbeweging, spoel het Reservoir indien nodig en reinig de terugslagklep. Bij storingen eerst de stroom uitschakelen en de leidingen drukloos maken.
Mag deze unit heet water afvoeren?
Alleen tot de maximale temperatuur die voor de uitvoering is opgegeven. Voor continu heet water is een speciale hittebestendige uitvoering vereist.
Ontdek meer
Verder oriënteren? Bekijk alle vuilwaterpompunits of ontdek meer van KSB.
| Opstelling achter toiletpot | J |
| Versnijdend | N |
| Geschikt voor buiteninstallatie | N |
| Met alarmfunctie | J |
| Max. opvoerhoogte | 11.9 m |
| Aansluiting inlaatzijde | Buiseind |
| Max. debiet | 26.5 m?/h |
| Reservoir-inhoud | 60 l |
| Aantal pompen | 1 |
| Met terugslagklep | J |
| Nom. diameter aansluiting inlaatzijde | Overig |
| Alarmuitgang | J |
| Breedte | 510 mm |
| Nom. diameter aansluiting perszijde | DN 100 |
| Aantal inlaatpoorten | 4 |
| Afgegeven motorvermogen (P2) | 750 W |
| Kwaliteitsklasse pomphuis | PE-40 |
| Aansluitstandaard inlaatzijde | Overig |
| Diepte | 510 mm |
| Explosieveilig | N |
| Materiaal pomphuis | Overig |
| Max. werkdruk | 2.5 bar |
| Met ontluchting | J |
| Volumestroom (BEP) | 15 m?/h |
| Aansluiting perszijde | Flens |
| Aantal fasen | 1 |
| Beschermingsgraad (IP) | IP68 |
| Communicatie | Geen |
| Druktrap flens aansluiting inlaatzijde | Overig |
| Druktrap flens aansluiting perszijde | PN 6 |
| Elektrische aansluiting | Snoer met stekker |
| Flensvorm | Rond |
| Frequentie | 50 Hz |
| Aansluitstandaard perszijde | EN 1092-1 |
| Geschikt voor fecali?n | J |
| Materiaal waaier / pompwiel | Overig |
| Kwaliteitsklasse materiaal waaier | Overig |
| Materiaal reservoir | Overig |
| Kwaliteitsklasse reservoir | PE-40 |
| Kabellengte | 1.5 m |
| Nom. stroom | 5.1 A |
| Opgenomen motorvermogen (P1) | 1070 W |
| Nom. bedrijfsmodus | S3 50 % 1 min |
| Isolatieklasse volgens IEC | F |
| Toerental | 2900 1/min |
| Radiostandaard Bluetooth | N |
| Radiostandaard WLAN 802.11 | N |
| Standaard radio 5G | N |
| Interface signaal 0-10 V / 2-10 V | N |
| Interface signaal 0-20 mA / 4-20 mA | N |
| Interface signaal PT100 / PT1000 / PTC | N |
| Interface pulsbreedtemodulatie (PWM) | N |
| Interface pulsteller | N |
| Potentiaalvrij schakelcontact | J |
| Met communicatie-interface RS-485 | N |
| Met communicatie-interface RS-232 | N |
| Ondersteunt protocol voor EtherNet/IP | N |
| Ondersteunt protocol voor EIB/KNX | N |
| Ondersteunt protocol voor PROFIBUS | N |
| Ondersteunt protocol voor PROFINET IO | N |
| Ondersteunt protocol voor CAN / CANOpen | N |
| Ondersteunt protocol voor Modbus TCP | N |
| Ondersteunt protocol voor Modbus RTU | N |
| Ondersteunt protocol voor BACnet MS / TP | N |
| Ondersteunt protocol voor BACnet IP | N |
| Ondersteunt protocol voor LON / LONWorks | N |
| Ondersteunt protocol voor LIN Bus | N |
| Uitwendige buisdiameter aansluiting inlaatzijde | 100 mm |
| Uitwendige buisdiameter aansluiting perszijde | 80 mm |
| Hoogte | 455 mm |
| Max. afmeting vaste delen | 40 mm |
| Opmerking | Vrije doorlaat |
| GTIN Nummer: | 4031932091398 |
| Aantal gebruikseenheden: | 1.00 |
| Gebruikseenheid: | PCE |
| Artikelcode leverancier: | U1.060E |
| Productklasse: | Vuilwaterpompunit |
| Levertijd: | Voorraad |
| Diepte: | 510 mm |
| Breedte: | 510 mm |
| Hoogte: | 455 mm |
| Elektrische aansluiting: | Snoer met stekker |
| Uitvoering: | Vrije doorlaat |
